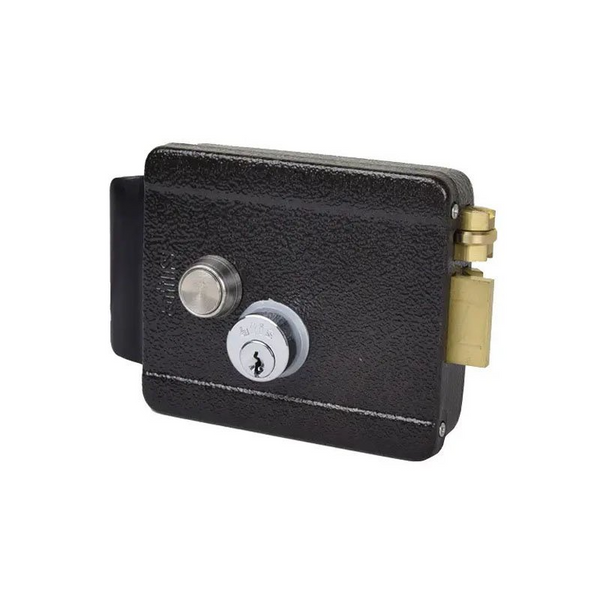

Електромеханічний замок Atis Lock MB

ATIS Lock MB – універсальний накладний електромеханічний замок з пофарбованої сталі для внутрішнього встановлення з додатковим захистом кнопки виходу замка від продавлювання. Призначений для металевих або дерев'яних дверей. Тип встановлення у напрямку зачинення дверей: лівий / правий.

Відмикається імпульсом електричного струму (12 В), а також ключем або за допомогою вбудованої механічної кнопки. У комплекті додається 5 ключів.
Тип ключа - зубчастий

Що таке електромеханічний замок

Електромеханічний замок - замикаючий пристрій з механічним ригелем, відмикання якого проводиться за допомогою подачі електричного живлення, або механічним способом – ключем/кнопкою.

Як працює електромеханічний замок

Відімкнути замок ATIS Lock MB можна наступними способами:

• зовні – за допомогою ключа
• зсередини – за допомогою вбудованої механічної кнопки
• дистанційно – імпульсом напруги 12 В від мережевого блоку живлення або контролера

Щоб уникнути виходу котушки замка з ладу, безперервний час подачі напруги на повинен перевищувати 3 секунд.

Де використовується електромеханічний замок ATIS Lock MG

Використовується в простих системах контролю доступу, наприклад, в квартирах, школах, магазинах, готелях, офісах, складських приміщеннях. Виготовлений з пофарбованої сталі, замок підходить тільки для встановлення всередині приміщень.

Технічні характеристики ATIS Lock MB

• Матеріал корпусу: пофарбована сталь
• Тип встановлення: накладний
• Живлення: 12 В
• Cтрум споживання: 2 А
• Робоча температура: від -30° до +70°С
• Розміри: 160 х 105 х 37 + кнопка 10 мм
• Розміри упаковки: 170 x 107 x 85 мм
• Вага: 1300 г

Встановлення електромеханічного замка ATIS Lock MB

1. Встановіть і закріпіть осердя (d=27 мм) з монтажним кільцем на дверях, використовуючи затискну пластину
2. Налаштуйте планку осердя в залежності від товщини дверей
3. Зніміть кришку замка, відкрутивши два гвинти на торці, і закріпіть замок на двері, використовуючи 4-ре монтажні отвори
4. Встановіть відповідну частину, витримавши відстань між замком і відповідною планкою 5 мм
5. При необхідності відрегулюйте зусилля взводної пружини замка
6. Підключіть живлення

Для відмикання електромеханічного замка за допомогою відеодомофона без використання окремого блоку живлення до замка – рекомендуємо використовувати БКЗ (купується окремо).

Ліве/праве встановлення замикаючого ригеля

Для встановлення замикаючого ригеля замка відповідно до напряму зачинення дверей (ліворуч / праворуч), необхідно зняти кришку замка, витягнути шплінт з отвору осі замикаючого ригеля, зняти шайби, витягнути і повернути ригель на 180°. Закріпити все в зворотній послідовності.

Сумісність

Електромеханічний замок ATIS Lock MB сумісний з аудіодомофонами і відеодомофонами всіх типів, кодовими клавіатурами, зчитувачами, контролерами, радіоконтролерами, кнопками виходу і іншими пристроями систем контролю доступу.
